Краткое описание

Легендарный дефектоскоп, ставший прародителем целого класса оборудования!
ПРОИЗВОДСТВО ПРЕКРАЩЕНО
  • Описание

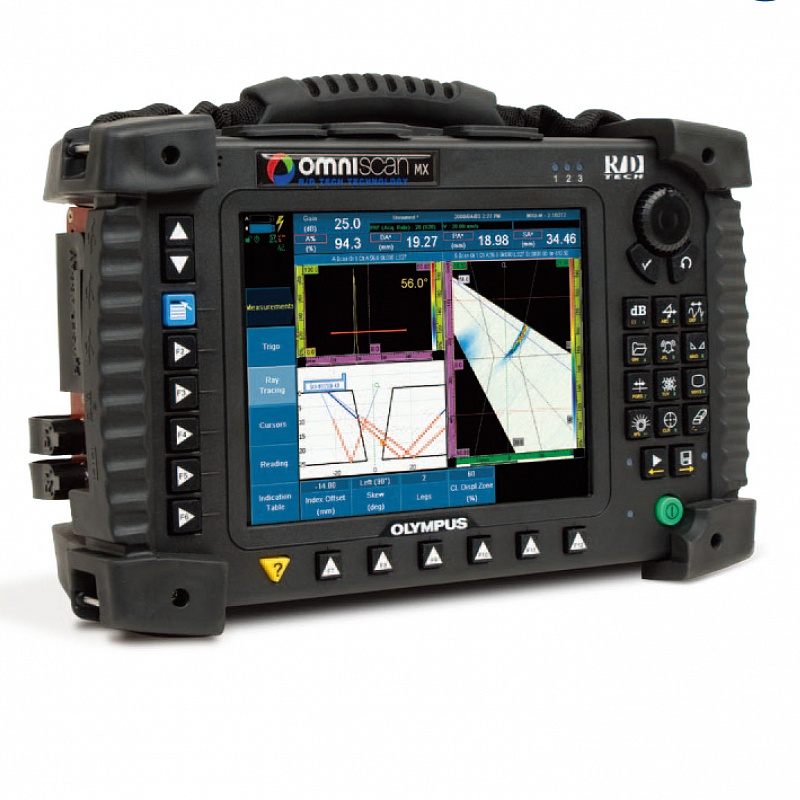

OmniScan MX – это самый популярный ультразвуковой дефектоскоп с технологией Фазированных решеток, проданный в количестве более 5000 штук по всему миру.

OmniScan MX является модульным прибором и поддерживает УЗ преобразователи с фазированной решёткой, матричные вихретоковые преобразователи, а также традиционный ультразвуковой контроль.

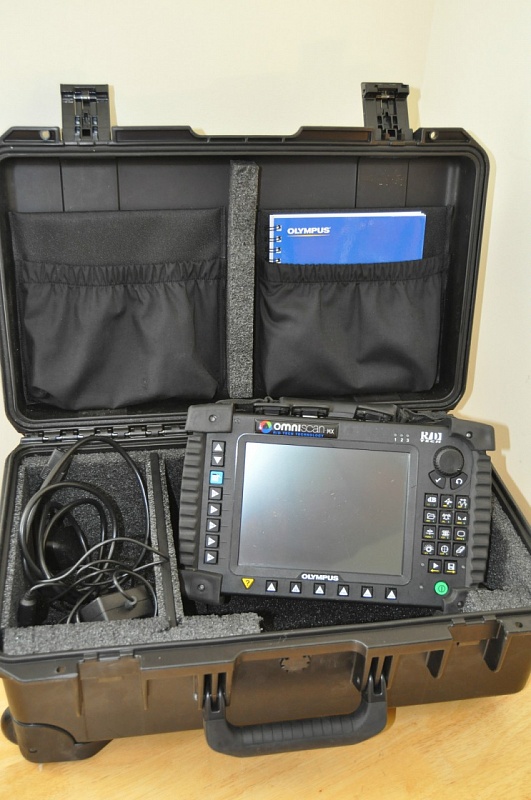

Прочный, портативный, автономный

OmniScan предназначен для работы в жёстких полевых условиях. Прочный корпус из поликарбоната и защитные резиновые накладки позволяют этому прибору стойко переносить удары и падения. Благодаря двум Li-Ion аккумуляторам, время непрерывной работы OmniScan составляет минимум 6 часов.

Интерфейс

Яркий SVGA-дисплей (8,4", 800x600, 60Гц) позволяет чётко видеть дефекты во всех подробностях при любом освещении. С помощью ручки прокрутки и функциональных кнопок обеспечивается лёгкий доступ к пунктам меню и осуществляется выбор функций. При необходимости можно подключить стандартную мышь и клавиатуру.

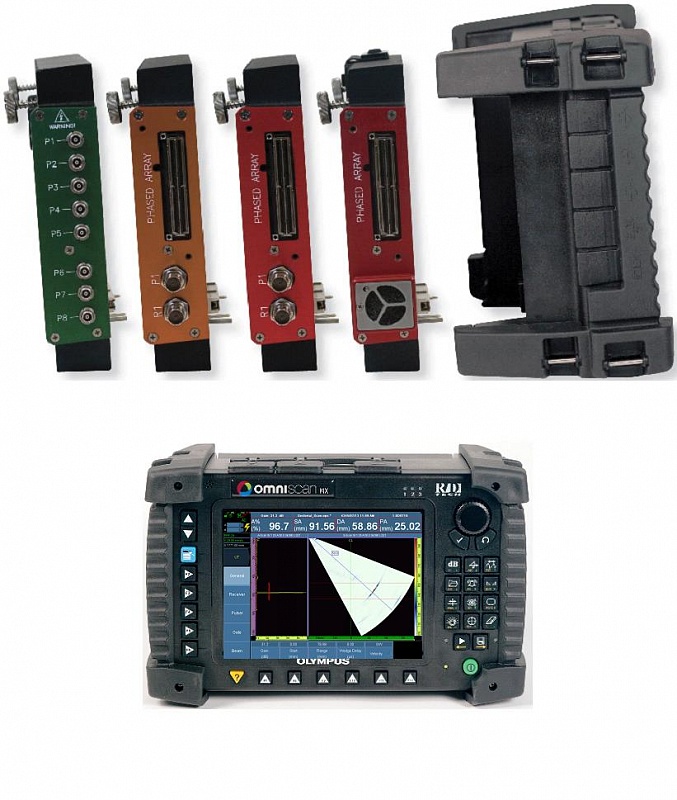

Модульная конструкция

Вы можете менять модули на приборе в любое время и в любом месте. При установке нового модуля, прибор автоматически распознаёт его и активирует соответствующее ПО.

Разъем OMNISCAN

OmniScan автоматически распознаёт подключаемые к нему преобразователи и осуществляет настройку частоты колебаний пъезопластин, разрешения С-скана (для вихретоковых матриц), а также загрузку необходимых параметров датчика из встроенной базы данных.

Применение

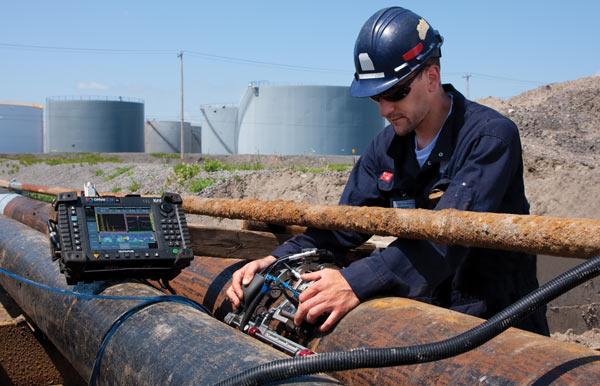

  • Контроль кольцевых сварных швов
  • Контроль сварных швов в сосудах высокого давления
  • Обнаружение царапин без снятия краски с поверхности
  • Контроль обшивки фюзеляжа
  • Применение TOFD
  • Применение TOFD + ИМПУЛЬС-ЭХО
  • Режим толщиномера для мониторинга коррозии

Преобразователи

Olympus NDT предлагает тысячи моделей преобразователей со стандартными частотами, диаметром элементов и типами разъёмов: контактные и иммерсионные, раздельно-совмещённые, наклонные, со сменными линиями задержки, с защищённой контактной поверхностью, преобразователи поперечных волн с нормальным вводом.

А,B,C,S-сканы

Контроль фазированными решётками

При использовании технологии фазированных решёток, генерируется ультразвуковой луч с настраиваемыми углом ввода, фокусным расстоянием и размером фокусного пятна. При этом также можно настроить генерирование луча в разных зонах фазированной решётки. Эти функции открывают целый ряд новых возможностей. Например, можно быстро изменить параметры угла ввода луча и направление сканирования, не передвигая преобразователь. При контроле лучом с переменным углом ввода процент обнаруживаемых дефектов, как правило, выше вне зависимости от их ориентации. При этом соотношение сигнал-шум остаётся оптимальным.

Преимущества фазированных решеток

  • Программное управление углом ввода луча, фокусным расстоянием и размером фокусного пятна
  • Использование одного многоэлементного преобразователя для контроля под разными углами
  • Шширокие возможности при контроле объектов сложной формы
  • Высокоскоростное сканирование без механического перемещения
