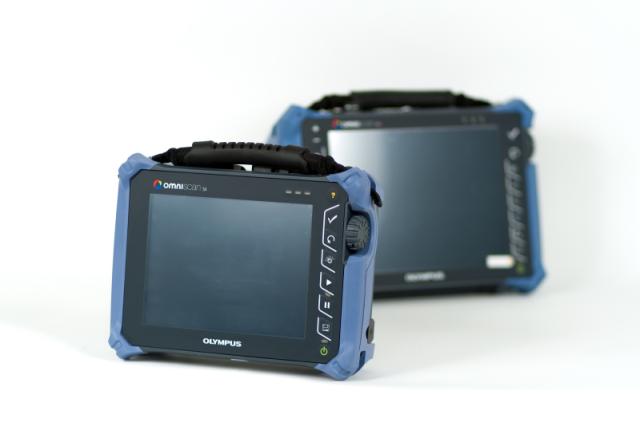

OMNISCAN SX
- Описание
- Видео

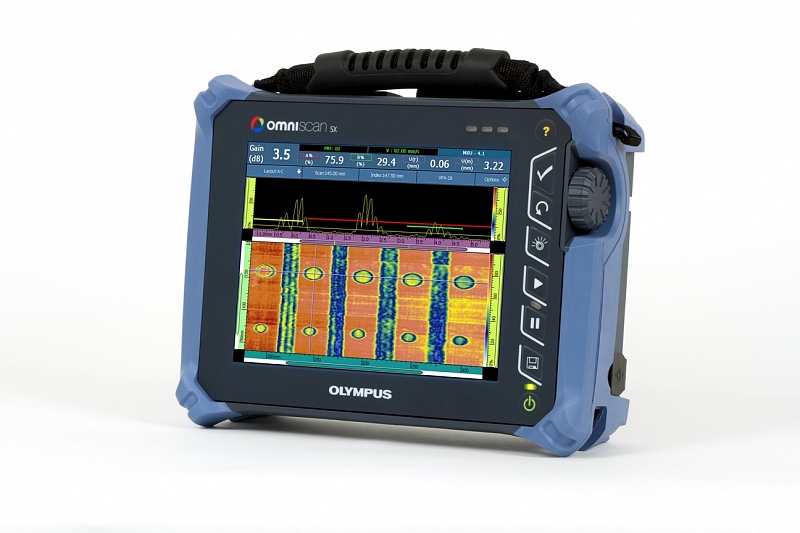

OmniScan SX - это «младшая» модель в линейке OMNISCAN с удобным программным интерфейсом и сенсорным экраном диагональю 8,4 дюйма (21,3 см).
OmniScan SX не является модульным прибором и позволяет работать только с одной группой элементов фазированной решетки, что делает прибор простым в использовании и доступным по цене.
OmniScan SX доступен в двух конфигурациях: УЗ и ФР УЗ. Модель с ФР - это модуль 16:64PR, который аналогично обычному УЗ-модулю оснащен традиционным каналом УЗ (UT) для контроля в режиме импульс-эхо, раздельно-совмещенном или TOFD.

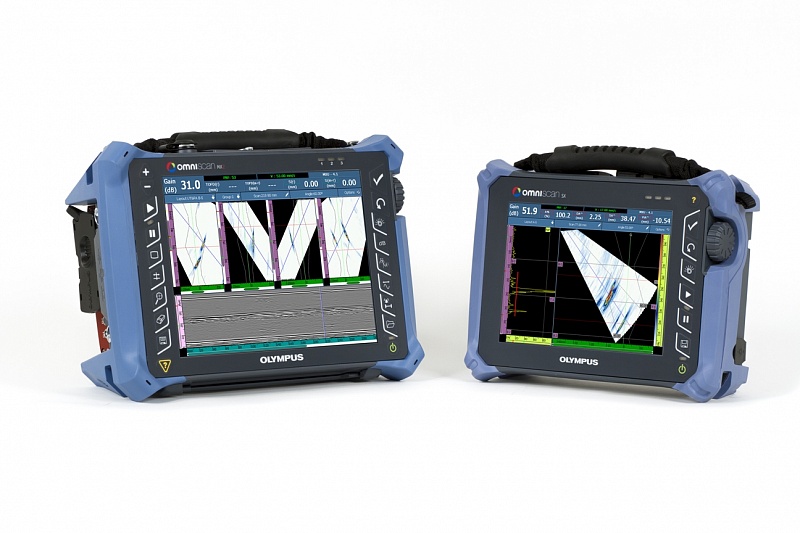

OmniScan SX на 33 % легче и на 50 % меньше дефектоскопа OmniScan MX2 и гарантирует портативность и простоту эксплуатации прибора.
Настройка
Настройки контроля могут быть выполнены в программе NDT SetupBuilder, а затем, с помощью карты SD или USB-накопителя, импортированы в OmniScan SX. Только некоторые операции, например, настройка стробов и диапазона, выполняются в OmniScan SX непосредственно перед началом работы. Процедура настройки в приборе OmniScan SX значительно упрощена, благодаря наличию следующих особенностей:
- Автоматическое распознавание преобразователя
- Мастер пошаговой настройки
- Моделирование Weld Overlay и RayTracing
Калибровка
Для соответствия требованиям проводимого контроля мастер калибровки обеспечивает эквивалентность каждого закона фокусировки в каждой группе традиционному одноканальному ультразвуковому дефектоскопу. Мастер калибровки помогает пользователю выполнить пошаговую калибровку скорости, задержки в призме, чувствительности, кодировщика, и значений ВРЧ, DAC, AWS. После этого автоматически производится калибровка TOFD PCS и выпрямление боковой волны.
Сбор данных
OmniScan SX обеспечивает быструю и удобную настройку параметров контроля при ручном, линейном или растровом сканировании. Процесс сбора данных отображается в реальном времени в заданном ракурсе и дает возможность сохранять данные на заменяемой в горячем режиме SD-карте или устройстве USB 2.0.
- Сбалансированные экранные схемы
- Полноэкранный режим для высокой визуализации дефектов
Анализ данных и создание отчетов
- Маркеры данных, опорные маркеры и маркеры измерения для оценки размеров дефектов.
- Расширенная база данных с информацией о координатах залегания, статистике дефектов по осям, объемной позиции дефектов, критериях соответствия, локализации коррозии и т. д.
- Интерактивный анализ и автоматическое обновление области просмотра при изменении позиции строба в автономном режиме.
- Оптимизированные предустановленные схемы для быстрого и удобного определения длины, глубины и высоты дефектов
- Программы OmniPC и TomoView являются идеальным дополнением к прибору OmniScan , предоставляя оператору возможность анализа данных на компьютере и использования дефектоскопа OmniScan исключительно для сканирования.
Применение
- Контроль кольцевых сварных швов

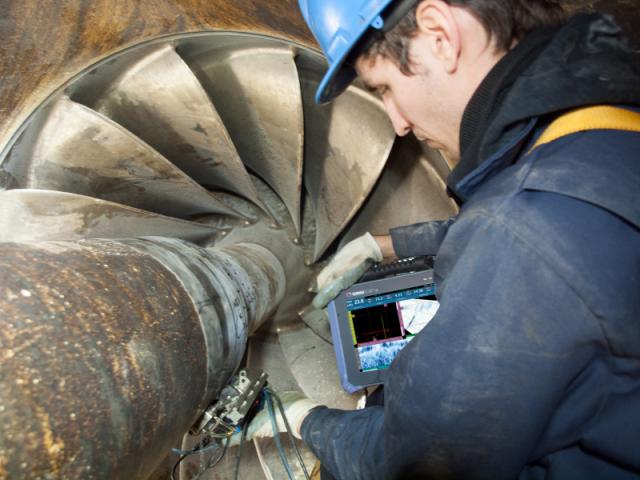

- Контроль сварных швов в сосудах высокого давления
- Обнаружение царапин без снятия краски с поверхности

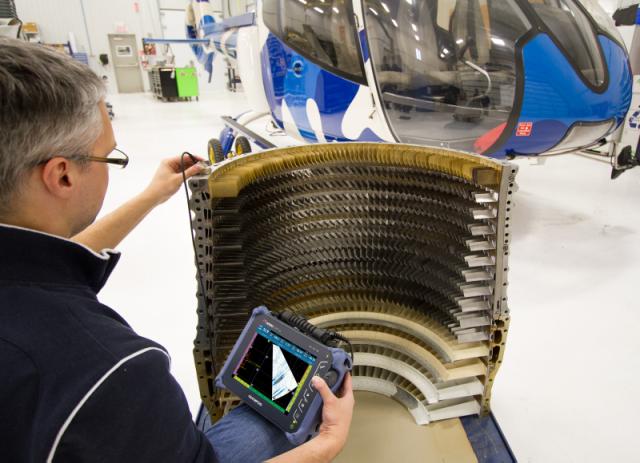

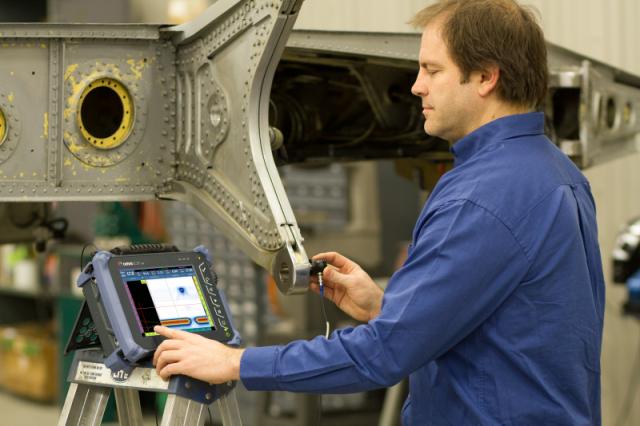

- Контроль обшивки фюзеляжа
- Контроль композитных материалов
- Применение TOFD
- Применение TOFD + ИМПУЛЬС-ЭХО
- Режим толщиномера для мониторинга коррозии
