Краткое описание

С гордостью представляем результат 10-летней эволюции технологии Фазированных Решеток и последних разработок инженеров OLYMPUS - OMNISCAN MX2 – новый стандарт приборов с ФР!
  • Описание
  • Расширенное описание
  • Видео

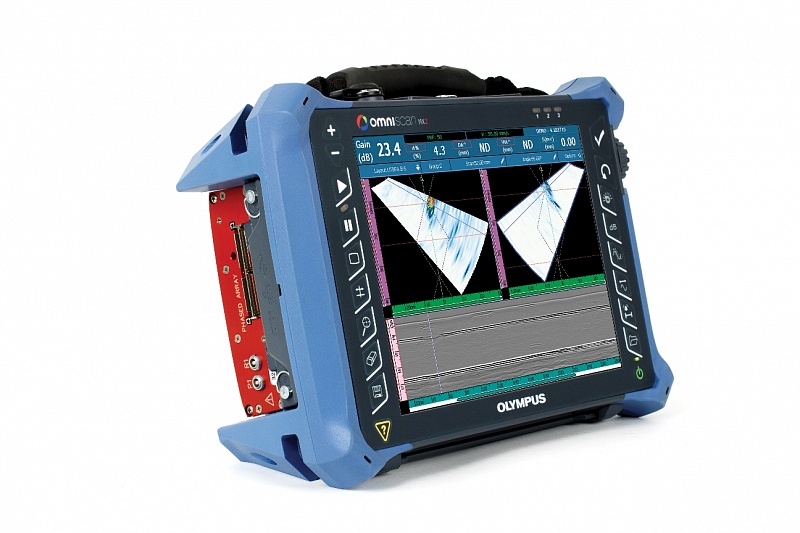

OmniScan MX2 – это новое поколение ультразвуковых дефектоскопов с Фазированной Решеткой серии OMNISCAN.

Улучшенная эффективностью, широкий функционал, высокая скорость сбора данных, новые про­граммные возможности. Все это теперь объединено в одной портативной системе с модульной кон­струкцией!

OmniScan MX2 — это важная часть всей системы контроля качества. Его можно объединять с другими компонентами для создания полуавтоматической или полностью автоматической системы контроля . Компания Olympus предла­гает широчайший ассортимент комплектующих и дополнительных устройств, включая ФР-преобразователи, ручные и автоматические подвижные сканеры, программное обеспече­ние для сбора и анализа данных, и многое другое, что призвано как можно быстрее вернуть вложенные инвестиции.

OmniScan MX2 упрощает и ускоряет процесс настройки благодаря новому программному модулю Weld Overlay, а значит, Вы сможете приступить к работе незамедлительно. Прибор предлагает сбалансированный пользовательский интерфейс, увеличенную скорость работы, более широкий и яркий дисплей диагона­лью 10,4 дюйма, сенсорное управление и бо­лее быстрый обмен данными.

Еще надежнее

Прибор OmniScan MX2 теперь имеет степень защиты IP 66. Он защищен от падений, разлива жидкости и чрезмерных нагрузок, которые обыч­но возникают в сложных условиях работы.

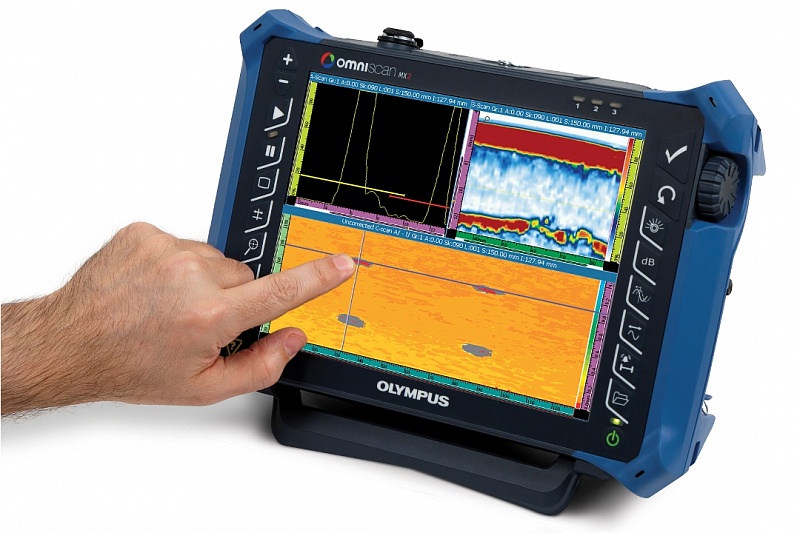

Сенсорный экран

Революционно новый интерфейс сенсорного экрана обеспечивает простую и быструю навигацию, усовершенствованные функции ввода текста, а также более удобное и простое управление курсором и настройку стробов.

Полноэкранный режим

Уникальный полноэкранный режим дает оператору возможность комфортного просмотра результатов, а также позволяет считывать данные на расстоянии от прибора. Данную функцию можно использовать как в режиме сбора данных, так и в режиме анализа.

Модульная конструкция

В зависимости от Ваших задач и бюджета, и благодаря принципу открытой архитектуры, Вы можете использовать любой ФР-модуль из шести имеющихся— от 16:64M до 32:128PR.

Сбор данных

  • Быстрая и удобная настройка при ручном, линейном, растровом и спиральном сканировании.
  • Настройка кодировщика для контроля по часовой стрелке, одноосевого и двухосевого контроля.
  • Настройка С-скана для проведения амплитудных и позиционных С-сканов, отображение настроек.
  • Возможность хранения данных о комплексных А-, S- и/или С-сканах.
  • Предварительное моделирование расположения элементов на дисплее для упрощения подготовки к проведению контроля.
  • Автоматическая корректировка PRF для оптимизации скорости с возможностью ручного управления параметрами.
  • Возможность сохранения данных на флеш-карту или на USB-носители.
  • Отображение процесса сбора данных в реальном времени, возможность перезаписи данных в обоих направлениях сканирования (при использовании кодировщика).
  • Удобный интерфейс с автоматической или полуавтоматической системой сканирования.

Анализ

  • Расширенное меню для групповых и многодатчиковых видов контроля.
  • Курсоры ввода данных, базовые и измерительные курсоры для определения размеров дефектов и подготовки отчетности.
  • Расширенная база параметров для хранения информации о тригонометрии, статистики о дефектах по осям, об объемной позиции дефектов, стандартных критериев приемки, статистики о распределении коррозии и т. д.
  • Все значения доступны как в режиме онлайн, так и в автономном режиме при сохранении результатов А-сканирования в соответствующие файлы данных.
  • Комбинированное отображение А-, В-, S-, и С-сканов при проведении группового или многодатчикового контроля.

Эффективное управление данными

Для хранения и удобного переноса данных на компьютер, используется карта памяти SD с возможностью «горячей» замены. Также данные можно передавать на внешние носители с использованием порта USB 2.0. Увеличение скорости передачи данных в OmniScan MX2 может достигать 400% в сравнении с моделя­ми OmniScan MX (в зависимости от типа используемого прибора).

Подготовка отчетов

OmniScan MX2 предназначен для проведения контроля, анализа и создания отчетов непосредственно с использованием са­мого прибора, либо в автономном режиме с помощью компьютера.

  • Отчеты, создаваемые на OmniScan MX2, содержат развернутую информацию о проведенном контроле (параметры прибора и ПО, настройки УЗ и ФР, данные о калибровке, установки сканера, данные о дефектах), а также позволяют добавлять к каждому результату дополнительные данные, комментарии, фото.
  • Отчеты можно хранить и просматривать как в самом приборе, так и на ПК (предварительно сохранив их в формате HTML).

Применение

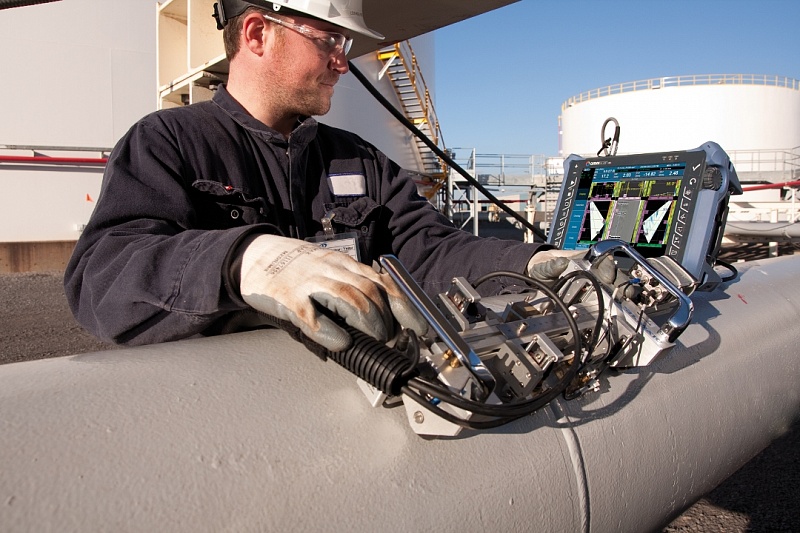

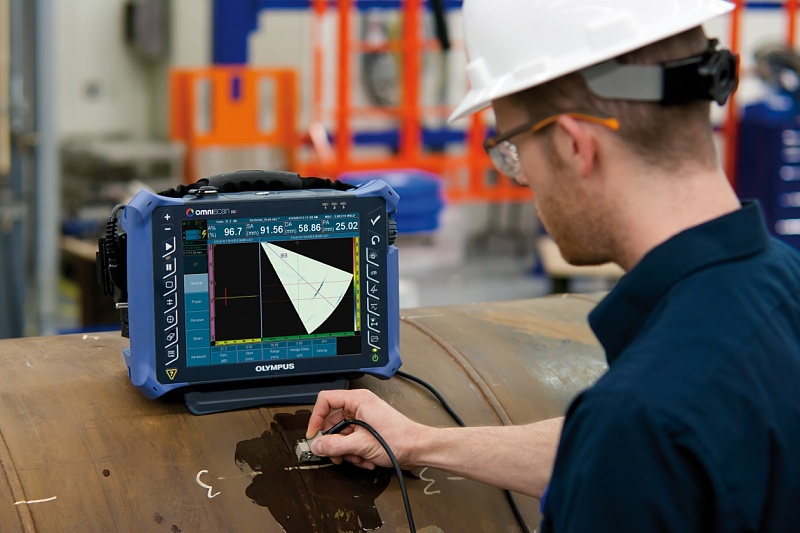

  • Контроль кольцевых сварных швов
  • Контроль сварных швов в сосудах высокого давления
  • Обнаружение царапин без снятия краски с поверхности
  • Контроль обшивки фюзеляжа
  • Контроль композитных материалов
  • Применение TOFD
  • Применение TOFD + ИМПУЛЬС-ЭХО
  • Режим толщиномера для мониторинга коррозии
  • Ручное и полуавтоматическое составление карт коррозии

OmniScan MX2 со сканером HydroFORM — это лучшее решение для поиска утонений в результате корро­зии, истирания и эрозии. Также он способен обнаруживать повреждения в середине стенок, такие как поры, образо­ванные водородом, или расслоения, возникшие при производстве труб. При таком применении технология УЗФР обеспечивает высокую скорость контроля, точность координат и эффективность обна­ружения.

Контроль композитных материалов

При контроле изделий, состоящих из нескольких слоев композитных мате­риалов, возникают определенные трудности, связанные с колебанием формы и толщины материала. Компания Olympus предлагает комплексные решения для контроля полимерных материалов, армированных углеродистым волокном. В со­став такого решения входит прибор OmniScan, сканер GLIDER, а также специальные преобразователи и призмы, предназначенные для контроля плоских и радиальных поверхностей.
